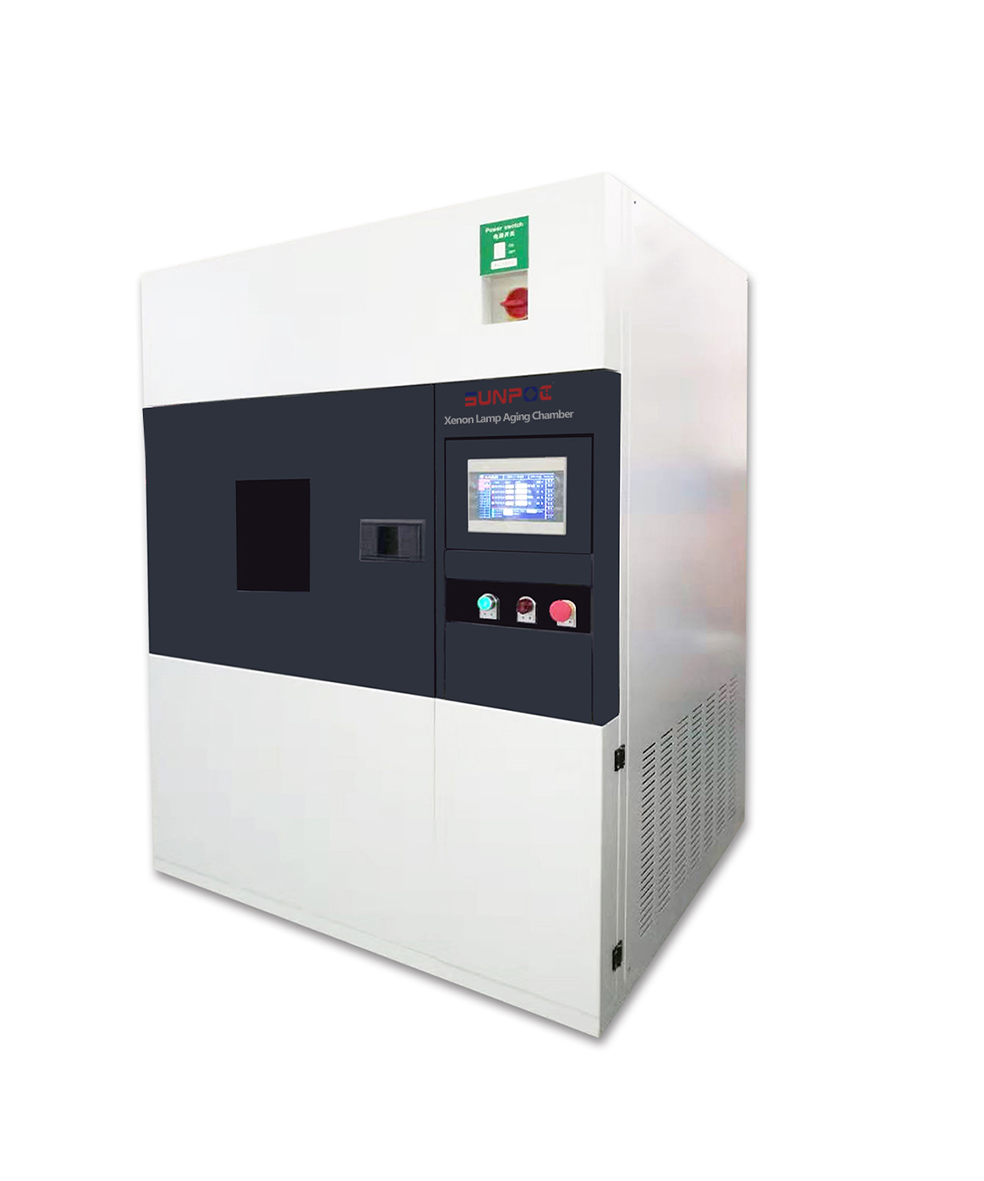

SP-XD650PV Автомобильная камера старения ксеноновых ламп
Эта автомобильная камера старения ксеноновой лампы может точно имитировать естественный свет, обеспечивая испытания на светостойкость, устойчивость к погодным условиям и светочувствительность для таких материалов, как автомобильные интерьеры, пластики, покрытия и текстиль. Оснащённый ксеноновой дуговой лампой мощностью 6,5 кВт и системой двойного фильтра, спектр соответствует мировым стандартам, таким как ISO, AATCC и GB, обеспечивая точные и надёжные результаты тестов. Используя интеллектуальный контроль температуры PID и систему двойного увлажнения PTC, в сочетании со структурой вращения образца под углом 360°, он гарантирует единообразную и стабильную испытательную среду. 10,4-дюймовый китайско-английский сенсорный экран поддерживает пользовательские программы, прямой экспорт данных и удалённый мониторинг для удобства работы. Вся машина оснащена конструкцией из нержавеющей стали SUS304 и несколькими защитными системами, обеспечивает стабильную и долговечную работу, и широко используется в инспекции качества и НИОКР в автомобильной, материаловедательной, текстильной и других отраслях.
Информация о продукте
Область применения
Используется для имитации испытаний на старение при естественном солнечном свете, а также светостойкость, устойчивость к погодным условиям, композитные цветостойкость различных материалов, таких как автомобильные интерьеры, пластики, краски, покрытия, электронные счётчики, текстиль, краски, красители, декоративные материалы, деревянные полы, защитные шлемы, кожа, нефтехимия, резина и многое другое. Устанавливая такие условия, как энергия облучения ксеноновой лампы, температура, влажность, распыление и циклы света/тьмы ксеноновой лампы внутри испытательной камеры, она создаёт стандартизированную имитированную природную среду для оценки изменений в характеристиках материала, таких как выцветание, старение, смягчение, затвердение и трещина.
Соответствуйте стандартам
VW PV 3929 Выветривание неметаллических материалов в сухом и жарком климате
GB/T 16422.2-2022 «Пластики — лабораторное воздействие света»
GB/T 32088-2015 «Метод ускоренного старения для неметаллических компонентов и материалов транспортных средств с использованием ксеноновой лампы»
ISO 4892-2: Пластмассы - Методы воздействия лабораторных источников света - Часть 2: Ксенон-дуговые лампы
ISO 11341: Покрытия — искусственное выветривание и искусственное излучение — воздействие ксенонного дугового излучения с фильтрацией
AATCC TM16 «Световая прочность»
AATCC 169 «Тест на выветривание текстиля 1: метод экспозиции ксеноновой дуговой лампы»
GB/T 8427-2008 Текстиль — цветостойкость к искусственному свету — ксеноновая дуговая лампа
ISO 105-B02: Текстиль — цветостойкость к искусственному свету — ксенон-дуговые лампы
Примечание: Если у клиента нет конкретных метрик, параметры должны иметь преимущество или обсуждаться индивидуально для контента, не охвачённого стандартами;
Особенности инструмента
1. Область экспозиции: сверхбольшое пространство в экспериментальной камере, барабанные трёхслойные (70×150) стандартные образцы;
2. Система источника света: профессиональная ксеноновая дуговая лампа с водяным охлаждением мощностью 6,5 кВт;
3. Фильтр: Двойной внутренний и внешний компонент светофильтрации гарантирует, что фильтруемый спектр полностью соответствует стандартам, таким как GB, FZ, AATCC, ISO и JIS;
4. Точка контроля энергии излучения: цифровая настройка интенсивности света, мониторинг в реальном времени, автоматическая регулировка, соответствующая стабильным требованиям тестовых источников света для различных стандартов (опциональные контрольные точки: 420 нм; 340 нм; 300-400 нм или 280-800 нм);
5. Контроль температуры: Термометр для доски (BPT) и термометр с черной меткой (BST) могут быть переключаны, а температура воздуха (CHT) контролируется в той же рабочей точке, что и образец, точно отражая условия испытания. Измеренные данные обрабатываются процессором и отображаются на цветном экране в цифровом, графическом и кривом форматах, что устраняет необходимость в наблюдении при выключении.
6. Контроль влажности: Система двойного увлажнения PTC при высоких температурах оснащена прочными элементами увлажнения из материала SUS316 с защитой от сухого горения трубки, обеспечивающей точную и стабильную испытательную влажность;
7. Система разбрызгивания: предварительное и послеобрабатывающее опрыскивание под высоким давлением создаёт зонтикообразный дождевой туман для имитации естественного эффекта осадков с уровнем осадков 0,4 л/мин.
8. Метод вывода данных: прибор оснащён USB-портом, позволяющим прямой экспорт тестовых данных в EXCEL-таблицу через USB-флешку для чтения на компьютере;
9. Метод отображения: 10,4-дюймовый супер-большой цветной сенсорный экран Weintech для управления и управления, с китайским и английским интерфейсами, множеством режимов тестирования (цифровой, кривой, стол), удобным и интуитивно понятным управлением.
10. Стандартная настройка: Устройство оснащено 11 встроенными программами, которые можно настраивать под различные стандарты тестирования, такие как AATCC, ISO, GB и JIS. Эти настройки сохраняются навсегда, что позволяет напрямую отбирать и запускать тесты
11. Долговечная эксплуатация: способна работать непрерывно более 1000 часов за цикл испытаний, соответствуя требованиям по испытаниям старения материалов в специализированных отраслях
12. Интерфейс мониторинга: удобный интерфейс мониторинга, операционные кривые, мобильные и компьютерные технологии связи (как показано на рисунке):
13. Сборка лампы: Сочетание оригинальных импортных ламп и двух фильтров типа A или B взаимозаменяемо с импортными машинами.
Основные технические параметры
1. Модель: SP-XD650PV
2. Размер внутреннего ящика: 750 × 750 × 750 (глубина × ширина × высота) мм
3. Размеры: 1050 мм x 1270 мм x 2100 (глубина x ширина x высота)
4. Срок службы лампы: ≥ 1200 часов
5. Поддержка блока питания ксеноновой лампы: высоконадежный, независимо разработанный электронный интеллектуальный блок питания с ультрастабильной работой. Эффективность освещения более чем на 95% выше, чем у других производителей
6. Мощность лампы: 6,5 кВт
7. Количество ламповых трубок: 1
8. Внутренние и внешние фильтры: Два специальных стеклянных фильтра, разные комбинации имитируют разные среды (дневное стекло типа A или окна типа B)
9. Точки контроля энергии: @ 340 нм (конфигурировано), @ 420 нм (конфигурировано), @ 300-400 нм (конфигурировано)
10. Интенсивность излучения: 0,25-1,25 Вт/m2@340nm
0,75 Вт/м2~2,40 Вт/m2@420nm
49 Вт/м2~130 Вт/ m2@300 ~400 нм
11. Регулировка интенсивности радиации: встроенный беспроводной оптоволоконный датчик солнечного глаза, современный высокотехнологичный замкнутый контур мониторинга интенсивности радиации, интеллектуальная автоматическая регулировка PID
12. Температура коробки (HTC): 35-65 °C± 2 °C (регулируется)
13. Температура доски (BPT): 55-110 °C± 2 °C (регулируется) при циклировании света; 35-65 °C± 2 °C (регулируется) во время тёмных циклов
14. Температура с чёрной маркировкой (BST): 60-120 °C± 2 °C (регулируется) при световых циклах; 35-65 °C± 2 °C (регулируется) во время тёмных циклов
15. Относительная влажность: световой цикл: 20-75% влажности; Тёмный цикл: 45-95% влажности
16. Отклонение температуры: ± 2 °C
17. Отклонение влажности: ± 5% относительной влажности
18. Положение доски и чёрной этикетки: черная этикетка и стеллаж для образцов должны находиться на одном рабочем месте
19. Стойка для образцов: 3-слойная стойка для образцов вращается на 360 градусов вокруг центра лампы со скоростью 1 оборот в минуту, чтобы повысить стабильность всей экспозиции образца
20. Тип образцового зажима: подвесной тип образцов, дизайн установки тестового изделия с пружинным компрессием, легко разбирать и собирать образцы простым нажатием пружины
21. Размер образцового зажима: 70 × стандартный шаблон 150 мм
22. Эффективная площадь экспозиции: 6500 см2
23. Цикл чередования света/тьма: регулируется от 0 до 9999H
24. Метод распыления: Каждый участок может быть независимо контролирован для образца переднего и обратного распыления
25. Цикл распыления: регулируется от 0 до 9999 минут
Система управления
1. Экран: 10,4-дюймовый цветной сенсорный экран с интерфейсом человек-машина
2. Язык эксплуатации: китайский ввод
3. Режим работы: Может использоваться программа (режим тёмного, светового цикла) или работа с постоянным значением
4. Контрольное содержимое: температура воздуха (BHC), температура доски (BPT) или температура с черной этикеткой (BST), относительная влажность, излучение, температура охлаждающей воды ксеноновой лампы, время облучения, настройка перегрева, время работы, время распыления (распыление, остановка цикла), температура, влажность, мониторинг кривой работы излучения, мониторинг состояния работы, мониторинг функции сигнализации;
5. Стандартное определение теста: пользовательское тестовое пространство с фиксированным значением и 11 наборов стандартного пространства тестов памяти программы
6. Функция защиты сигнализации: перегрев, перегрузка вентилятора, перегрев ксеноновой лампы, нехватка водяного бака, потери фазы питания, увлажнитель, антисухое выгорание и т.д. При возникновении различных неисправностей экран визуально показывает причину неисправности машины и способ устранения неисправностей, и активируется функция связанной защиты;
7. Хранение данных: Автоматически сохраняет большое пространство, может сохраняться в течение 6 месяцев
8. Экспорт данных: функция экспорта USB-накопителя через USB
9. Удалённая связь: мобильное приложение, компьютерные сети, удалённое управление и управление
Система источников света
1. Лампа: длинная дуговая лампа имитирует наиболее реалистичную спектральную энергию и может смоделировать спектральное значение солнечного света до более чем 98%
2. Фильтр: Специальные фильтры, различные комбинации фильтров типа A и B моделируют разные условия тестирования
3. Питание при запуске: современный и надёжный интеллектуальный электронный преобразователь питания обеспечивает стабильное освещение ксеноновой лампы после её загорания
4. Управление излучением: беспроводной волоконно-оптический солнечный глаз, автоматически принимает аналоговый свет и регулирует выход лампы через центральную систему управления с закрытым кольцом для обеспечения наиболее стабильного и энергоэффективного излучения
Система датчика излучения
1. Высокотехнологичный интегрированный измеритель излучения интегрирует все энергетические точки в центральный процессор
2. Спектральный диапазон: @ 340nm, @ 420nm, @ 300nm~400nm
3. Диапазон излучения: 0-5 Вт/ m2@340 、 0~10 Вт/ m2@420 、 0~500 Вт/ m2@300nm ~400 нм
4. Годовая стабильность: 2%
5. Ошибка управления: ± 0,1%
6. Точность управления: ± 0,1%
Термометр с черным телом
1. Функция сенсора: стандартный сенсор Blackbody, используемый для измерения температуры чёрной сферы/температуры поверхности образца
2. Режим управления: Управление стандартной температурой чёрного тела через внутреннюю PID-регулировку полностью интеллектуальной системы
3. Можно переключать термометр на доске или термометр с черной этикеткой для использования
4. Тип датчика: PT100 Platinum Temperature Sensor
Система отопления
1. Нагреватель: хромированный проволочный нагреватель или электрический нагреватель из никелевого хрома
2. Метод контроля температуры: продвинутый режим непрерывного управления SSR с твердотельным реле PID
Система увлажнения
1. Компоненты увлажнителя: Профессиональные компоненты SUS316 # нанотехнологии, долговечные и без ржавчины, с длительным сроком службы и способностью увлажнения в три раза превышающей мощность по увлажнению традиционных увлажнителей с использованием трубчатых методов
2. Низкое потребление воды: специально разработанный увлажнитель камеры старения ксеноновой лампы снижает расход воды при влажных тепловых испытаниях по сравнению с обычными системами увлажнения. Потребление воды составляет менее 0,2 л/мин при 38 °C и 95% относительной влажности в течение 24 часов, что экономит и снижает трудовые затраты;
3. Низкое энергопотребление: влажность условий характеризуется высоким соотношением тепла к влажности и низкой мощностью увлажнения. По сравнению с обычными увлажнителями, используемыми в настоящее время другими производителями, постоянное энергопотребление энергии при 38 °C и 95% влажности снижается почти на 80% и более
Система спринклера
1. Метод распыления: образец переднего и обратного распыляя можно независимо контролировать
2. Сопло: Точное сопло высокого давления прибора обеспечивает равномерное деионизированное водяное распыление образца
3. Распыление образцов (фронтальное распыление): Распыление образцов распыляет водой поверхность образца, подвергшихся воздействию солнечного солнца, для имитации осадков, вызывая температурный шок и эффекты коррозии
4. Спрей тёмного цикла (обратное распыление): на стадии тёмного цикла спрей с образцовой стойки распыляет воду на заднюю часть образца, охлаждает температуру образца ниже точки росы и образует конденсат на открытой поверхности
5. Расход воды при распылении: фронтальный распылитель 0,2 л/мин, задний — 0,2 л/мин
Система охлаждения
1. Специальная промышленная конфигурация чиллера для ксеноновой лампы
2. Использование импортного вихревого компрессора обеспечивает стабильность и надежность охлаждения
3. CS устройство защиты от перегрева автоматически выключается и подаёт сигнализацию, когда температура воды превышает установленное значение
4. Современная система циркуляции водяного насоса из нержавеющей стали SUS304 #
5. Независимо разработанный теплообменник с хорошей теплообменной скоростью, обеспечивающий долгосрочную работу ламповой трубки
Конструкция барабана
6. Трансмиссионный двигатель: импортный мотор торможения с регулируемой скоростью
7. Барабанная рама: Вся конструкция из нержавеющей стали SUS304 # для удобства разбора и сборки
8. Режим вращения: Шестерня с коробкой передач 3600, плавное вращение, стабильное и надёжное
Конструктивный материал
1. Структура коробки: состоит из тестовой коробки, системы контроля тепла/влажности/освещения/распыления/конденсации/механизма передачи, системы циркуляции и электрического шкафа управления
2. Материал оболочки: высококачественный стальной пластина, двухсторонний цвет распыляющего порошка компьютерного белого
3. Внутренний материал подкладки: пластина из нержавеющей стали SUS304, коррозионно-устойчивая, лёгкая в чистке, красивая и щедрая
4. Коробчатая дверь: левая одинарная дверь с фильтрующими окнами, край двери плотно запечатан силиконовой резиной
5. Образец вращающейся рамы: изготовлен из нержавеющей стали, фиксированное положение образца можно регулировать, и он может быть сформирован в стандартный шаблон для штамповки или образец. Рамка образца вращается вокруг центра лампы
6. Способ передачи: Длинноваловая выделенная моторная шестерня приводит в движение барабан для вращения
7. Структура контура: система охлаждения воздуховода с балансом воздуха, продвинутый алгоритм PID позволяет точно управлять параметрами тестирования для управления скоростью вентилятора и температурой коробки для нагрева
Устройство безопасности
Защита лампы: Для обеспечения нормальной работы лампы и предотвращения повреждений в этом оборудовании используется система охлаждения и блокировка лампы. Если охладитель выйдет из строя, ксеноновая лампа автоматически выключится, и вся машина перестанет работать
Защита от перегрева лампы: чтобы предотвратить перегрев и работу лампы, при превышении установленного значения для перегрева прибор вынужден перейти в цикл охлаждения
Защита водных путей: Когда циркулирующий водный канал лампы не хватает воды, свет не загорается, чтобы защитить трубку лампы от повреждений
Защита от температуры воды: система имеет независимую защиту от температуры воды и настройки температуры, что продлевает срок службы лампы
Защита от нехватки воды: Все компоненты, добавляющие воду, автоматически пополняются, и если компоненты водяного бака постоянно испытывают нехватку воды, они автоматически защищают и подадут сигнал тревоги
Защита от увлажнения: Увлажняющая коробка автоматически защищает компоненты от повреждений из-за нехватки воды
Последовательность фаз питания: отсутствующая фаза, фазовая последовательность, утечка, защита машины от повреждений в случае отключения электроэнергии
Защита мотора: защита от тепловой перегрузки двигателя для обеспечения стабильной работы двигателя
Настройка защиты: Интерфейс системы управления обеспечивает защиту от параметров температуры и влажности. Если температура и влажность внутри коробки превышают установленные значения, сработает сигнализация
Численноя защита: автоматическое сохранение числовых значений при работе с отключением электроэнергии
Условия установки
Установочный блок питания: AC380V 50HZ
Установленная мощность: 10 кВт на всю машину
Использование источника воды: Система должна использовать ультрачистую воду (пользователям нужно приносить собственную машину для чистой воды).
Метод добавления воды: отсутствие ручной работы, вся машина автоматически добавляет воду
Окружающая среда: Вокруг нет сильной вибрации
Температура окружающей среды: 15-20 °C, влажность<65% R.H
Дренажная система: Во время работы машины сточные воды сбрасываются наружу, и дренажная система должна оставаться внутри помещения
Аксессуары для упаковки:
|
Нет. |
Название |
Модель |
К'ти |
|
Нет. |
Название |
Модель |
К'ти |
|
1 |
Световая трубка |
6,5 кВт |
1 |
|
9 |
Система управления сенсорным экраном |
CMT1107X |
1 |
|
2 |
Световой фильтр |
Тип оконного стекла типа солнечного света или типа B |
1 |
|
10 |
Система контроллера |
XD48RT-E |
1 |
|
3 |
Световая система |
ZJX5000 |
1 |
|
11 |
Модуль |
XD4AD2DA |
1 |
|
4 |
Беспроводной оптоволоконный датчик |
UVX |
1 |
|
12 |
Температурный модуль |
XDE6PT-P |
1 |
|
5 |
Термометр BPT Blackboard |
BST100 |
1 |
|
13 |
Рама барабана |
D640 |
1 |
|
6 |
Термометр BST Black Mark |
TPT100 |
1 |
|
14 |
Пример светильника |
75×145 мм |
50 |
|
7 |
Датчик влажности |
HTPC05S |
1 |
|
15 |
Система охлаждения |
XC-3 |
1 |
|
8 |
Мотор |
ZJ750W |
1 |
|
|
|
|
